Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir?
Trafo yerleşiminde kayıplardan doğan ısı, hava akışı, oda sıcaklığı, açıklıklar, toz-nem, gürültü, yangın, erişim ve taşıma koşullarını birlikte planlayın.
Kısa cevap: Trafo yerleşiminde ortam ve havalandırma, cihazın kayıplarından oluşan ısının uzaklaştırılması, üreticinin servis sıcaklıklarının korunması, bakım ve güvenli erişimin sağlanması için kritiktir. Oda hacmi tek başına yeterli değildir; gerçek kayıplar, hava giriş-çıkışı, çevre sıcaklığı, diğer ısı kaynakları, toz/nem, yangın ve taşıma yolu birlikte değerlendirilmelidir.

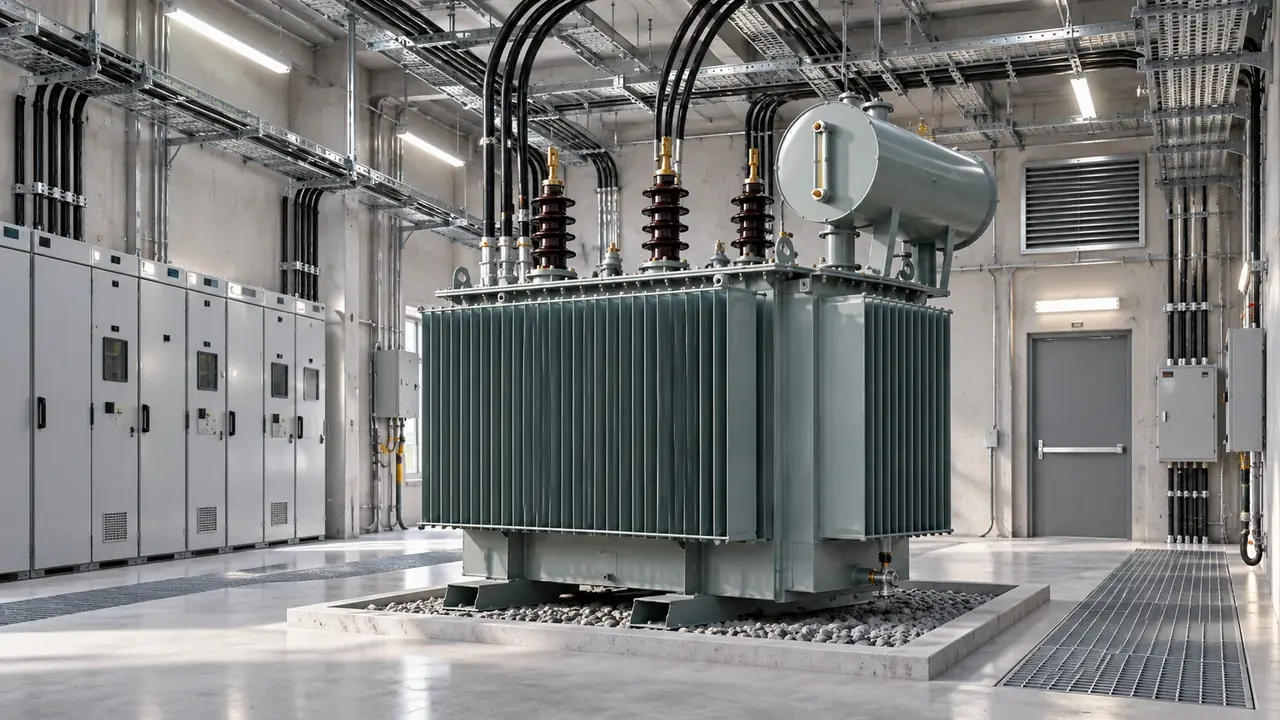

Trafo odası tasarımında en sık yapılan hatalardan biri, ürünün fiziksel olarak içeri sığmasını yerleşim tamamlandı sanmaktır. Trafo çalışırken boşta ve yük kayıpları ısıya dönüşür. Bu ısı tank veya mahfaza yüzeylerinden odaya aktarılır ve ortamdan uzaklaştırılmazsa sıcaklık yükselir. Ayrıca bakım personelinin erişimi, kablo dönüşleri, yangın önlemleri, ses ve ileride ürün değiştirme yolu da mekanik yerleşimin parçasıdır. Havalandırma bu nedenle mimari ayrıntı değil termal işletme koşuludur.
Teknik değerlendirme
Isı hesabı neden gerçek trafo kayıplarına dayanmalıdır?
Her trafo aynı güçte olsa bile yüksüz ve yük kayıpları tasarıma göre farklı olabilir. Oda havalandırması katalogdaki rastgele kVA başına hava değeri yerine seçilen ürünün doğrulanmış kayıpları ve beklenen yük profiliyle hesaplanmalıdır.
Diğer ekipmanlar da aynı odada ısı üretiyorsa toplam termal yük modele eklenmelidir.
Hava giriş ve çıkışının yeri neden önemlidir?
Doğal havalandırmada sıcak havanın yükselmesi ve soğuk hava girişinin konumu akış düzenini etkiler. Izgara alanı kadar kısa devre hava yolu, engeller ve bina geometrisi de önemlidir.
Zorlanmış havalandırma kullanılıyorsa fan kapasitesi, kontrol mantığı, yedeklilik ve bakım proje tarafından belirlenmelidir.

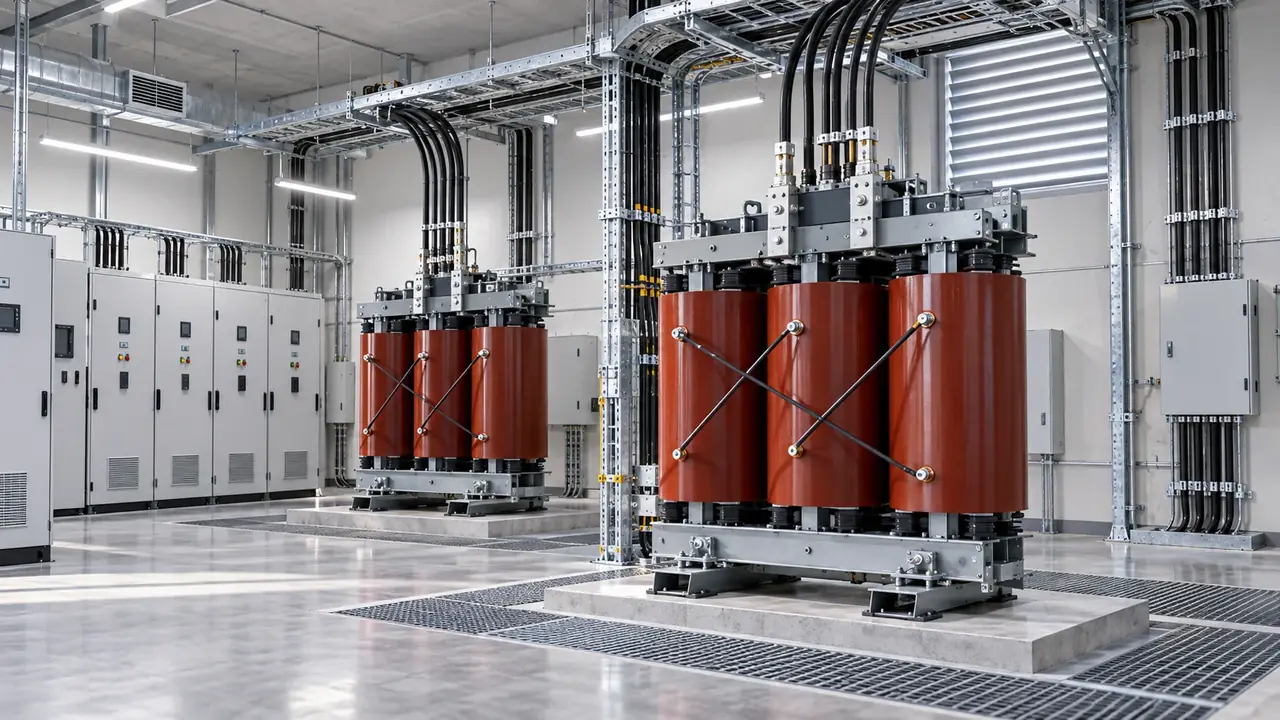

Bakım ve taşıma erişimi neden termal tasarımla birlikte düşünülür?
Trafo çevresine çok yakın duvar veya ekipman yerleştirmek hava akışını ve radyatör yüzeylerini etkileyebilir. Üreticinin gerekli açıklık ve servis erişim şartları korunmalıdır.

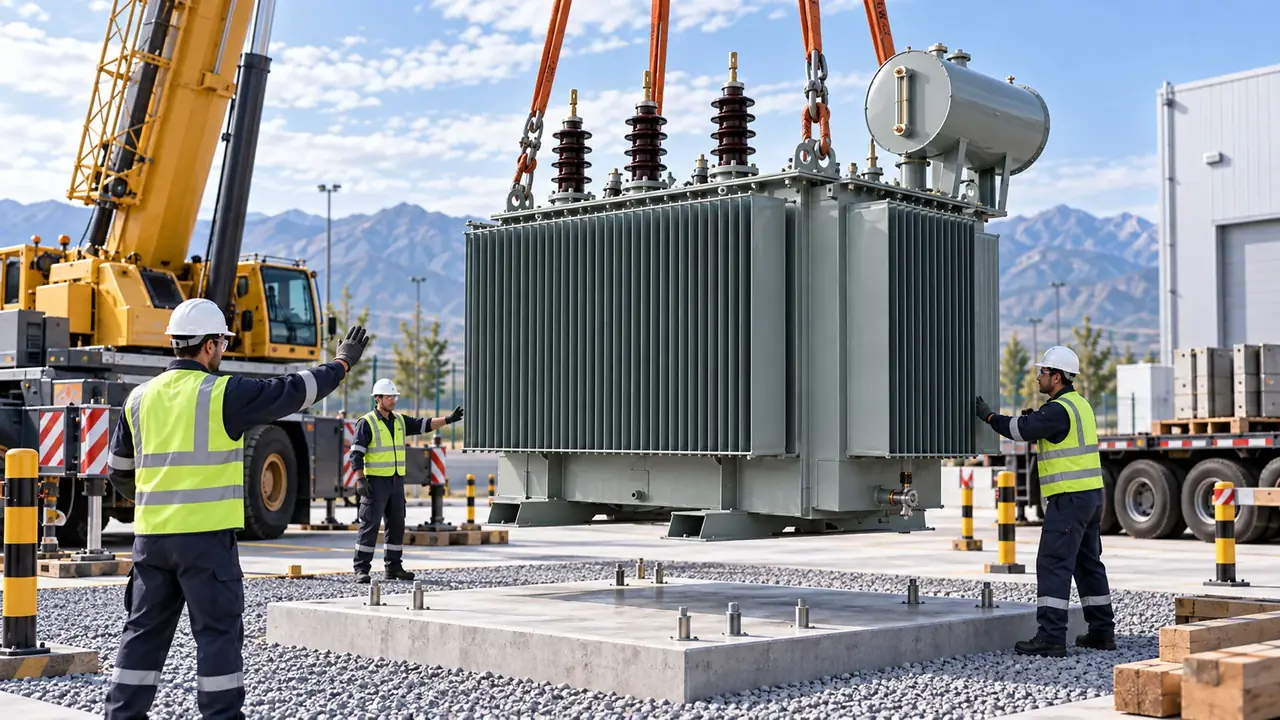

Kapı, koridor, vinç veya kaldırma yolu ileride ürün değişimi için yeterli olmalıdır.
Teknik seçimde kontrol edilmesi gereken 6 kriter
Gerçek kayıplar
Üretici veya test yüksüz/yük kaybı değerleri oda ısı hesabının temel girdileridir.
Ortam sıcaklığı
Dış hava ve oda başlangıç sıcaklığı üreticinin servis koşullarıyla karşılaştırılmalıdır.
Hava akış yolu
Giriş/çıkış konumları, engeller ve doğal/zorlanmış dolaşım bina tasarımında doğrulanmalıdır.
Üretici açıklıkları
Radyatör, tank, kuru tip sargı veya mahfaza çevresindeki servis/soğutma açıklıkları korunmalıdır.
Yangın ve çevre
Yağlı veya kuru tip seçimine göre yangın, sıvı tutma ve duman/ısı yönetimi projelendirilmelidir.
Bakım/taşıma erişimi
Personel yaklaşımı, kablo, kapı ve gelecekte ürün değişimi için güvenli alan ayrılmalıdır.
Teknik doğrulama tablosu
| Kontrol alanı | Kanıt | Karar yaklaşımı |
|---|---|---|
| Isı kaynağı | Kayıp test/garanti değerleri | Gerçek watt/kW veri kullanılmalı |
| Hava yolu | Mimari/havalandırma projesi | Giriş ve çıkış birbirini desteklemeli |
| Açıklık | Üretici yerleşim çizimi | Soğutma ve servis alanı korunmalı |
| Taşıma | Mekanik rota | Kurulum ve değişim mümkün olmalı |
4 aşamalı değerlendirme akışı
- Seçilen ürünün kayıplarını al
Trafo ve odadaki diğer ısı kaynaklarını belirleyin.
- Ortam ve hava akışını modelle
Doğal veya mekanik havalandırma kapasitesini proje ile hesaplayın.
- Yerleşim açıklıklarını doğrula
Üretici servis/soğutma mesafeleri ve kablo erişimini kontrol edin.
- Yangın ve bakım senaryosuyla kapat
Acil durum, bakım ve ürün değişim yollarını yerleşime dahil edin.
Oda sıcaklığı neden trafonun anma performansını etkileyebilir?
Trafo sargı ve yağ sıcaklıkları çevre sıcaklığına ek olarak kendi kayıplarından oluşan ısıdan etkilenir. Ortam üreticinin tasarım koşullarının üzerine çıkarsa termal kapasite ve yalıtım ömrü açısından teknik değerlendirme gerekebilir.
Bu nedenle havalandırma yalnız insan konforu için değil ekipmanın servis koşullarını korumak içindir.
Doğal mı zorlanmış havalandırma mı?
Doğal havalandırma pasif ve basit olabilir; ancak bina geometrisi ve gerekli ısı atımı yeterli olmalıdır. Mekanik fanlar daha kontrollü hava debisi sağlayabilir fakat enerji, bakım ve arıza/yedeklilik ihtiyacı getirir.
Seçim gerçek ısı hesabı ve bina şartlarına göre yapılır; evrensel tek çözüm yoktur.
Gürültü ve titreşim yerleşimi nasıl etkiler?
Trafo sesi oda yüzeyleri, kapılar ve yapı elemanlarıyla taşınabilir veya büyüyebilir. Konut, ofis veya hassas alanlara yakın projelerde akustik tasarım ayrıca değerlendirilmelidir.
Ses azaltmak için havalandırmayı kapatmak doğru çözüm değildir; termal ve akustik tasarım birlikte çözülmelidir.
Varsayımsal saha senaryosu
Bu örnek varsayımsaldır; gerçek bir müşteri veya saha vakası değildir. Yeni bir üretim binasında 1000 kVA ONAN yağlı trafo için oda ayrıldığını varsayalım. Mimari çizimde trafo rahatça sığar; ancak üretici kayıp değerleri ve yaz dış hava sıcaklığıyla yapılan hesap oda sıcaklığının yükselme riski olduğunu gösterir. Hava giriş-çıkış açıklıkları ve gerekirse mekanik destek yeniden tasarlanır. Aynı zamanda bakım erişimi ve ileride trafoyu kapıdan çıkarma yolu korunur. Böylece yerleşim yalnız metre ölçüsünden değil gerçek termal ve operasyonel gereksinimlerden oluşur.
Dosyada bulunması yararlı kayıtlar
- Seçilen trafo kayıp değerleri
- Üretici yerleşim ve servis açıklıkları
- Oda/mimari plan
- Havalandırma ve ısı hesabı
- Yangın ve çevre projesi
- Bakım ve taşıma güzergâhı
Sık yapılan hatalar
- Trafo odaya sığıyor diye havalandırmayı yeterli saymak.
- Kayıpları gerçek ürün yerine kVA'dan tahmin etmek.
- Hava giriş ve çıkışını birbirine çok yakın konumlandırmak.
- Radyatör veya mahfaza çevresini depolama alanıyla kapatmak.
- Ses sorununu havalandırmayı azaltarak çözmek.
Sık sorulan sorular
Trafo odası neden ısınır?
Trafo yüksüz ve yük kayıpları ısıya dönüşür; bu ısının odadan uzaklaştırılması gerekir.
Klima şart mı?
Evrensel olarak değil. Doğal veya mekanik havalandırma, klima ya da başka çözüm gerçek ısı hesabına göre seçilir.
ONAN trafoda oda fanı gerekir mi?
ONAN trafonun kendi soğutma kodudur; kapalı odanın ısı uzaklaştırma ihtiyacı bina hesabıyla ayrıca belirlenir.
Trafo duvara ne kadar yakın olabilir?
Tek genel mesafe verilmemelidir; üretici açıklıkları, elektriksel güvenlik ve yerel proje gereksinimleri esas alınır.
Trafo odasında başka ekipman olabilir mi?
Proje, yangın, erişim ve termal şartlara göre değerlendirilir; diğer ısı kaynakları hesaba katılmalıdır.
Oda havalandırma tasarımında filtre, panjur veya ses sönümleyici gibi elemanlar hava direncini değiştirebilir. Nihai hava debisi ve basınç kaybı mekanik proje tarafından gerçek sistem elemanlarıyla doğrulanmalıdır.
Ek kontrol ve kayıt notları
- Teknik değerlendirme: Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? değerlendirmesinde bu başlığa ait bulgu veya ölçüm, ekipman seri numarası ve kayıt tarihiyle birlikte tutulmalıdır. Aynı isimde birden fazla trafo bulunan tesislerde yalnız dosya adına güvenmek yerine ürün kimliğini rapor, fotoğraf ve iş emri üzerinde de eşleştirmek karışıklığı azaltır.
- Isı hesabı neden gerçek trafo kayıplarına dayanmalıdır?: Karşılaştırma yapılacaksa kullanılan birim, test yöntemi, kademe veya işletme koşulu açıkça yazılmalıdır. Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? için farklı koşullarda alınmış iki sonucun doğrudan yan yana konması, teknik olarak anlamlı olmayan bir farkın önemli değişim gibi görünmesine yol açabilir.
- Hava giriş ve çıkışının yeri neden önemlidir?: Üretici dokümanı, proje şartnamesi ve gerçek saha kaydı aynı şeyi temsil etmez. Bu üç kaynak Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? dosyasında ayrı kaynak türleri olarak saklanırsa hangi bilginin tasarım beklentisi, hangisinin teslim verisi, hangisinin işletme gözlemi olduğu sonradan da anlaşılır.
- Bakım ve taşıma erişimi neden termal tasarımla birlikte düşünülür?: Bakım, ayar, taşıma, parça değişimi veya yağ işlemi gibi bir müdahale varsa işlem öncesi durum ile işlem sonrası doğrulama aynı olay kaydına bağlanmalıdır. Böylece Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? konusunda daha sonra görülen bir değişimin müdahale öncesinden mi kaldığı yoksa sonradan mı oluştuğu izlenebilir.
- Teknik seçimde kontrol edilmesi gereken 6 kriter: Teknik rapordaki gözlem ile alınan işletme kararı birbirinden ayrılmalıdır. Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? için “bulgu var” ifadesi tek başına arıza teşhisi değildir; kararın dayanağı, önceliği, sorumlusu ve gerekiyorsa ek inceleme ihtiyacı ayrıca kaydedilmelidir.
- Gerçek kayıplar: Geçmiş veriler trend amacıyla kullanılıyorsa veri kaynağı ve revizyonu korunmalıdır. Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? dosyasında eski teklif, önceki bakım raporu veya farklı ürün varyantına ait veri güncel sonuçla karıştırılmamalı; karşılaştırmanın sınırı teknik ekip tarafından açıkça belirtilmelidir.
- Ortam sıcaklığı: Satın alma, bakım ve işletme ekipleri aynı teknik veriyi farklı amaçlarla kullanabilir. Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? kapsamında ortak bir ekipman kartı ve ortak doküman referansı kullanılması; ticari kararın teknik rapordan, bakım aksiyonunun da yalnız fiyat veya takvim baskısından bağımsız izlenmesini kolaylaştırır.
- Hava akış yolu: Açık kalan konu varsa “incelenecek” gibi sahipsiz bir not yerine sorumlu rol, hedef tarih ve kapanış kanıtı tanımlanmalıdır. Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? için kapanış; yeni rapor, onaylı çizim, servis kaydı veya yetkin teknik değerlendirme gibi doğrulanabilir bir kayıtla yapılmalıdır.
- Güvenli saha sınırı: Trafo Yerleşiminde Ortam ve Havalandırma Koşulları Neden Önemlidir? konusunda internet rehberi üzerinden enerjili ekipmana yaklaşma, bağlantı sökme, ayar değiştirme, temizlik veya ölçüm adımı uygulanmamalıdır. Sahada ayrıntılı kontrol gerekiyorsa tesisin izolasyon ve iş güvenliği prosedürü ile yetkin personel sorumluluğunda planlanmalıdır.
Teknik sonuç
Trafo yerleşiminde ortam ve havalandırma, cihazın termal performansını ve güvenli bakımını doğrudan etkiler. Gerçek kayıplar, oda sıcaklığı, hava akışı, üretici açıklıkları ve taşıma erişimi birlikte projelendirildiğinde ekipman öngörülen servis koşullarında çalışabilir.
Trafo odası yüksek gerilim, yangın ve sıcak yüzey riskleri içerir. Havalandırma, yerleşim, elektriksel açıklık ve erişim tasarımı yetkin elektrik, mekanik ve yangın proje ekiplerince ilgili mevzuat ve üretici koşullarına göre yapılmalıdır.
